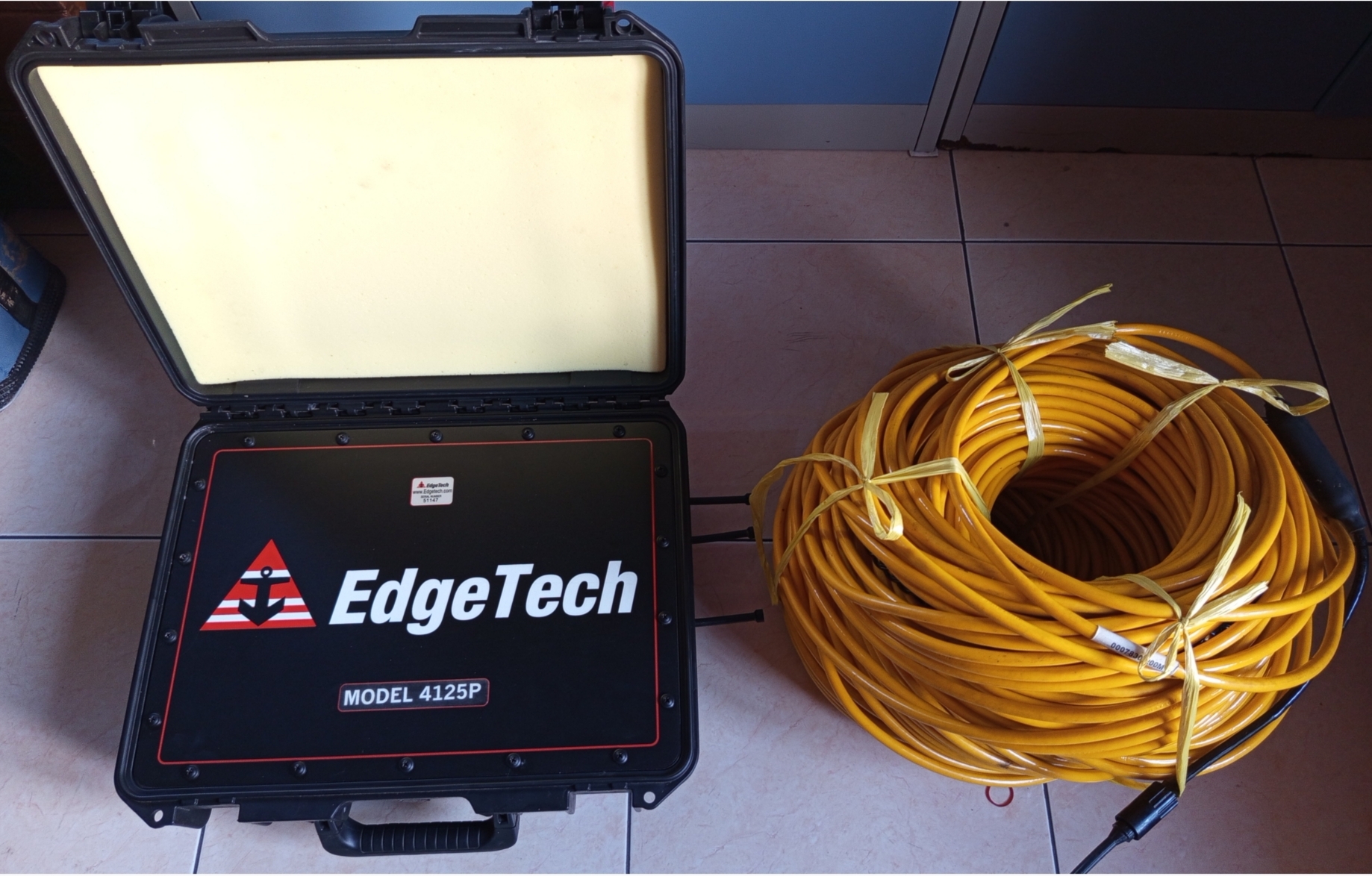

EdgeTech 4125 towfish dalam hardcase - Kesiapan mobilisasi lapangan tetap rapi dan aman.Mengenai Layanan Jasa ini
Kenapa Side Scan Sonar sekarang
Indonesia itu kepulauan besar.
Lebih dari 17.000 pulau dan jalur pelayaran padat.
Pelabuhan, dermaga, dan area reklamasi butuh data bawah air yang jelas.
Kamera saja sering kalah visibilitas.
Side Scan Sonar (SSS) membaca pantulan akustik dan menampilkan citra 2D objek di dasar laut.
Hasilnya tajam.
Keputusan jadi cepat.
Risiko kerja jadi turun.
Apa yang kami kerjakan
Kami hadirkan jasa survei Side Scan Sonar berbasis EdgeTech 4125.
Fokus kami pada efisiensi akuisisi dan ketepatan interpretasi.
Target kami: temukan obyek.
Gambarkan bentuknya.
Pinpoint lokasinya.
Sajikan bukti visual yang mudah dibaca tim teknik Anda.
Kapan jasa ini cocok
Pencarian bangkai kapal, benda jatuh, atau rintangan navigasi.
Inspeksi awal kabel/pipa bawah laut dan penentuan koridor.
Pemetaan dasar laut untuk reklamasi, mooring, dan jalur alur.
Prasurvei sebelum multibeam, ROV, atau pekerjaan penyelaman.
Rapid assessment pasca-badai atau insiden di area pelabuhan.
Kekuatan EdgeTech 4125
Semua tentang presisi dan kecepatan.
Spesifikasi inti berikut kami gunakan sebagai standar kerja.
Frekunsi ganda simultan: 400/900 kHz atau 600/1600 kHz.
Pulse: Full Spectrum CHIRP untuk SNR tinggi.
Jarak operasi per sisi: 150 m @ 400 kHz, 75 m @ 900 kHz, 120 m @ 600 kHz, 35 m @ 1600 kHz.
Lebar beam horizontal: 0,46° (400 kHz), 0,28° (900 kHz), 0,33° (600 kHz), 0,20° (1600 kHz).
Lebar beam vertikal: 50°.
Resolusi across-track: 2,3 cm (400 kHz), 1,0 cm (900 kHz), 1,5 cm (600 kHz), 0,6 cm (1600 kHz).
Towfish: Ø 9,5 cm, panjang 112 cm, berat 20 kg.
Kabel tarik: coaxial hingga 600 m, operasional tipikal kedalaman sampai 200 m.
Daya topside: 12–24 VDC atau 115/230 VAC 50/60 Hz.
Perangkat lunak akuisisi: EdgeTech DISCOVER.
Hasilnya: citra kontras tinggi.
Target kecil tetap terbaca.
Waktu di lapangan lebih efisien.
Metode kerja kami
1) Planning
Kami rancang line survey, kecepatan kapal, dan overlap.
Kami cek arus, pasang surut, dan area aman penarikan towfish.
2) Mobilisasi & Kalibrasi
Peralatan diuji.
NMEA GPS ke topside disinkronkan.
Clock dan time-stamp dipastikan konsisten.
3) Akuisisi
Kecepatan jelajah dijaga stabil.
Altitude towfish dikontrol untuk citra yang konsisten.
QC harian dicatat dalam log.
4) Pemrosesan
Despeckle, gain match, slant range correction, bottom tracking.
Mosaik dibuat dalam koordinat proyek.
Target marking dilakukan dengan klasifikasi bentuk dan bayangan akustik.
5) Interpretasi & Validasi
Kami tandai anomali, ukuran, heading, dan prioritas inspeksi lanjutan.
Bila perlu, kami siapkan ground-truth via ROV atau diver partner.
Output yang Anda terima
Mosaic GeoTIFF/MBTiles siap GIS.
Catalogue target (CSV/SHP/GeoPackage) lengkap posisi dan ukuran.
Laporan teknis dengan metodologi, peta lintasan, dan rekomendasi aksi.
Cuplikan citra beranotasi untuk komunikasi manajemen.
File mentah dan project file sesuai permintaan.
Nilai tambah Prihaditama
Tim responsif dan terbiasa proyek pelabuhan serta nearshore.
Peralatan ringkas, mobilisasi cepat.
Data management rapi, backup berlapis.
Komunikasi to the point.
Anda dapat progress harian dan quick-look map setiap selesai run penting.
Integrasi layanan (opsional)
Single/Multibeam bathymetry sebagai pasangan SSS.
ROV/penyelam untuk verifikasi visual.
Magnetometer untuk target ferrous.
Pemetaan sedimen via sub-bottom bila dibutuhkan.
FAQ
Apakah SSS bisa melihat pipa atau kabel yang terkubur?
Bila tertutup sedimen tebal, SSS bisa hanya menunjukkan jejak halus.
Untuk kedalaman sedimen, gunakan sub-bottom profiler.
Seberapa akurat posisi target?
Akurasi bergantung GPS, layback towfish, dan arus.
Kami hitung layback dan koreksi drift untuk hasil yang konsisten.
Untuk requirement ketat, kami sarankan integrasi USBL.
Berapa kecepatan kapal saat survei?
Umumnya 3–5 knot.
Tujuannya menjaga SNR dan resolusi.
Apakah bisa di perairan keruh?
Bisa.
Kekeruhan air tidak mengganggu SSS karena berbasis akustik, bukan optik.
Apakah datanya bisa diserahkan dalam format QGIS/ArcGIS?
Bisa.
Kami siapkan GeoTIFF, shapefile, dan layout peta PDF.
Ayo diskusi
Kirim area koordinat dan tujuan survei Anda.
Kami balas dengan rencana line, estimasi hari kerja, dan contoh
deliverable.
Klik Contact di menu Service Prihaditama atau balas pesan ini.
