Metode MASW (Multichannel Analysis of Surface Wave): Panduan Lengkap Identifikasi Struktur Geologi

Pernah penasaran gimana cara para ahli geologi tau struktur tanah di bawah permukaan tanpa harus menggali? Jawabannya ada di metode MASW yang canggih dan akurat.

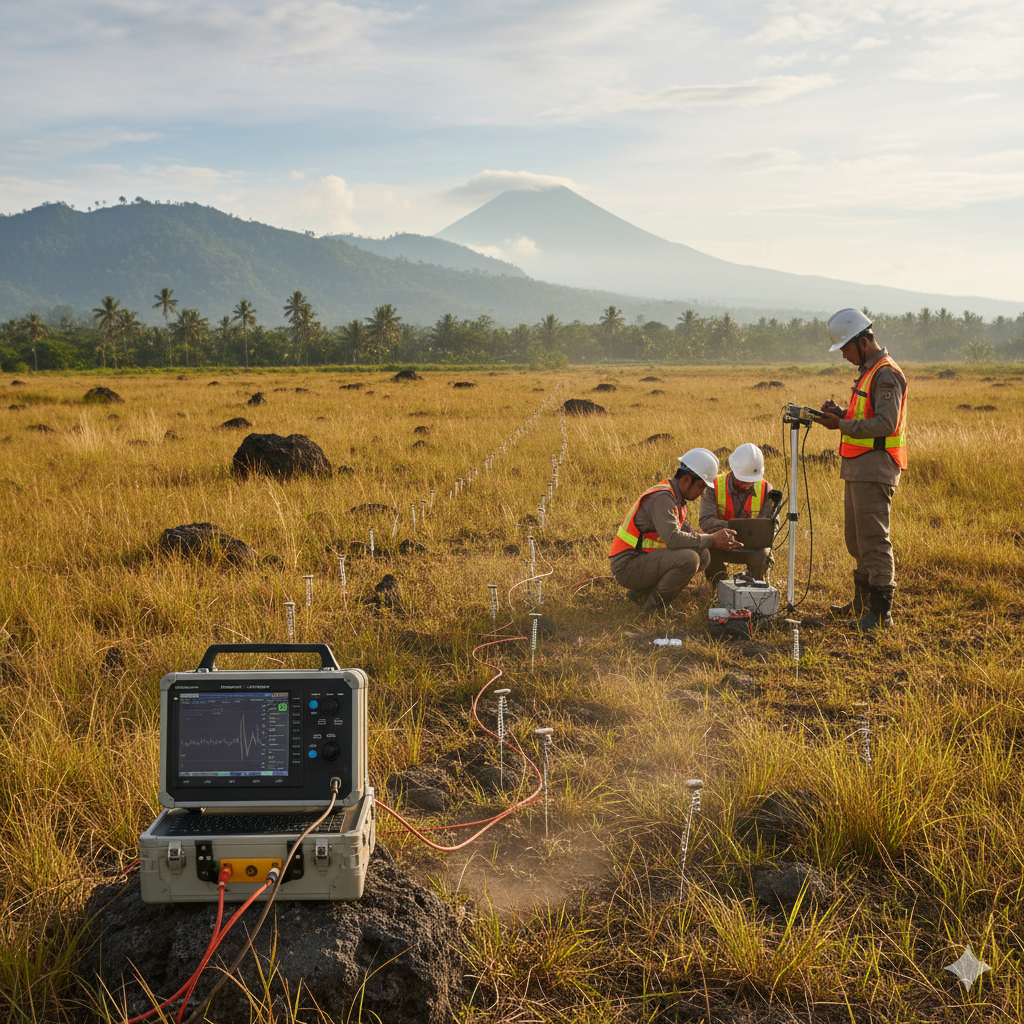

"Tim survei geofisika melakukan pengukuran MASW untuk identifikasi struktur geologi bawah permukaan"

Metode Multichannel Analysis of Surface Wave (MASW) ini bukan cuma teori di buku teks. Ini adalah teknologi nyata yang udah terbukti efektif untuk berbagai keperluan, mulai dari pembangunan infrastruktur sampai penilaian risiko gempa.

Mari kita kupas tuntas gimana cara kerja metode revolusioner ini dan kenapa jadi pilihan utama para ahli geologi modern.

Apa Itu Metode MASW?

Multichannel Analysis of Surface Wave (MASW) adalah teknik seismik canggih yang digunakan untuk mengidentifikasi lapisan bawah permukaan.

Metode ini bekerja dengan menganalisis gelombang permukaan melalui pengukuran kecepatan gelombang geser (shear wave).

Prinsip Dasar MASW:

• Mengukur perubahan kecepatan gelombang permukaan seiring bertambahnya kedalaman
• Didasarkan pada teori perambatan gelombang permukaan, khususnya gelombang Rayleigh
• Gelombang Rayleigh terbentuk dari interaksi gelombang geser dengan lapisan tanah dekat permukaan

Keunggulan Utama:

• Non-invasif (tidak perlu pengeboran)
• Biaya relatif murah dibanding metode lain
• Hasil akurat dan dapat diandalkan
• Proses pengukuran relatif cepat

Cara Kerja Metode MASW

Konsep Gelombang Rayleigh

Gelombang Rayleigh adalah jenis gelombang permukaan yang merambat di sepanjang permukaan tanah. Karakteristik gelombang ini:

• Amplitudo berkurang seiring bertambahnya kedalaman
• Kecepatan berubah tergantung frekuensi (dispersif)
• Mengandung informasi struktur bawah permukaan

Parameter Kunci: Vs30

Salah satu parameter paling penting dari metode MASW adalah Vs30.

Vs30 adalah: Nilai rata-rata kecepatan gelombang geser hingga kedalaman 30 meter

Fungsi Vs30:

• Menentukan karakteristik dinamis tanah
• Dasar klasifikasi jenis tanah sesuai standar
• Parameter penting dalam analisis risiko gempa
• Input untuk desain struktur tahan gempa

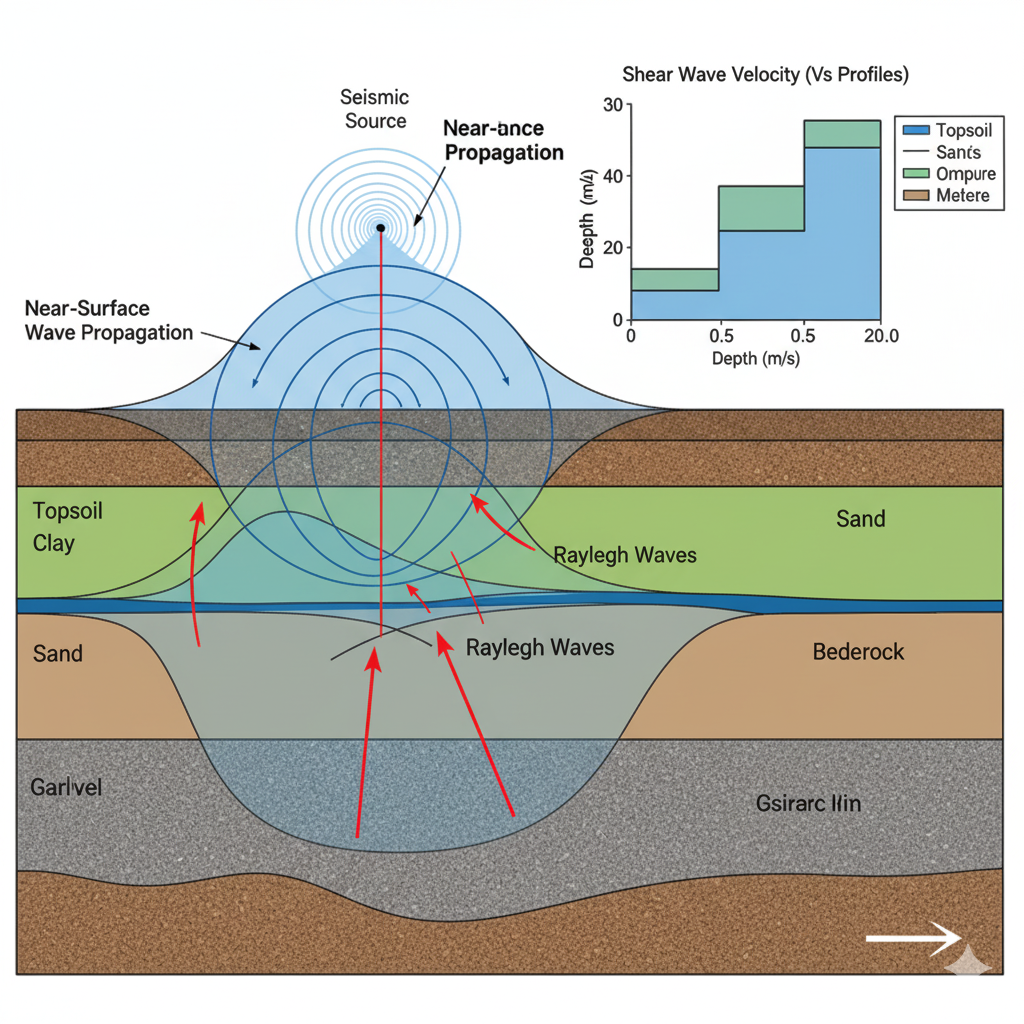

GAMBAR 2: "Diagram propagasi gelombang Rayleigh melalui berbagai lapisan tanah bawah permukaan"

Peralatan dan Metodologi Akuisisi Data

Peralatan Utama MASW

Seismograf Multi-Channel:

• Sistem perekaman gelombang seismik
• Kemampuan merekam dari multiple channel secara bersamaan
• Sensitivitas tinggi untuk menangkap gelombang lemah

Geophone 4,5 Hz:

• Sensor pendeteksi getaran tanah
• Frekuensi natural 4,5 Hz optimal untuk pengukuran MASW
• Jumlah: 24 unit dalam satu bentangan

Sumber Getaran:

• Palu seismik untuk sumber aktif
• Menghasilkan gelombang terkontrol
• Mudah dioperasikan dan portable

Konfigurasi Pengukuran

Setup Standar:

• 24 geophone disusun dalam satu garis lurus
• Interval antar geophone: 3 meter
• Panjang bentangan total: 69 meter
• Koneksi menggunakan kabel multi-core 24 channel

Parameter Optimum:

• Offset sumber aktif: 6-12 meter dari geophone pertama
• Durasi rekaman aktif: 2 detik
• Durasi rekaman pasif: 10-20 menit
• Penetrasi kedalaman: hingga 30 meter

Tahap Pengolahan Data MASW

1. Pre-Processing Data

Filtering:

• Menghilangkan noise yang tidak diinginkan
• Meningkatkan kualitas sinyal
• Mempertahankan informasi gelombang permukaan

Quality Control:

• Pemeriksaan kualitas data rekaman
• Identifikasi data yang bermasalah
• Validasi parameter pengukuran

2. Transformasi Domain

Domain Transformasi:

• Dari domain waktu-jarak ke domain kecepatan fase-frekuensi
• Menghasilkan spektrum dispersi
• Memudahkan analisis karakteristik gelombang

Pemilihan Kurva Dispersi:

• Identifikasi mode fundamental gelombang Rayleigh
• Pemisahan dari mode higher-order
• Penentuan rentang frekuensi optimal

3. Pemodelan Inversi

Proses Inversi:

• Mencocokkan model teoretis dengan data lapangan
• Iterasi berulang hingga konvergensi optimal
• Target RMSE (Root Mean Square Error) < 5%

Hasil Inversi:

• Profil 1D kecepatan gelombang S (Vs)
• Model lapisan tanah dengan kedalaman
• Parameter Vs30 untuk klasifikasi tanah

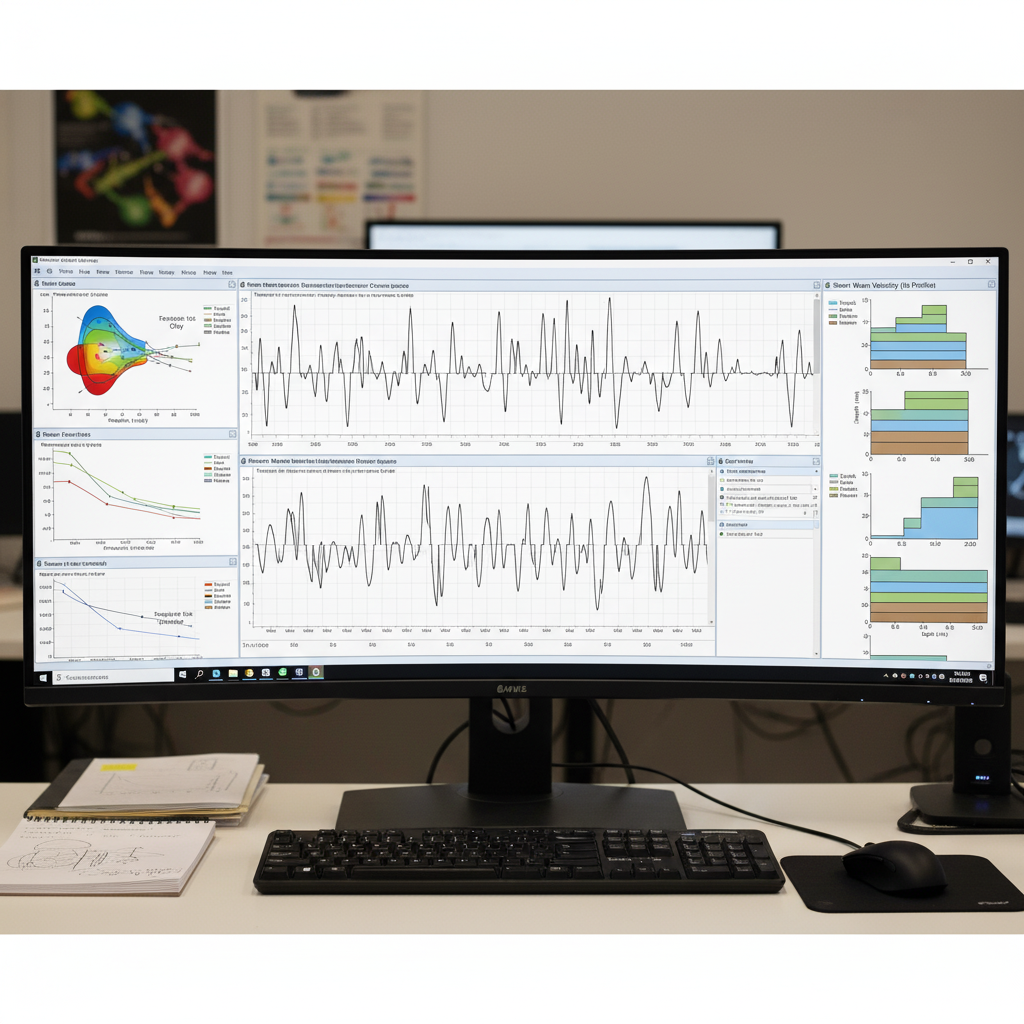

"Interface software pengolahan data MASW menampilkan kurva dispersi dan profil kecepatan"

4. Interpretasi Hasil

Penampang 2D:

• Gabungan profil 1D dari multiple bentangan
• Visualisasi struktur geologi lateral
• Identifikasi perubahan karakteristik tanah

Validasi Geologi:

• Korelasi dengan data geologi regional
• Pencocokkan dengan borehole data (jika ada)
• Verifikasi hasil dengan metode geofisika lain

Klasifikasi Tanah Berdasarkan Vs30

Berdasarkan SNI 1726:2019, klasifikasi jenis tanah ditentukan dari nilai Vs30:

Kategori Kelas Situs

SA (Hard Rocks) - Batuan Keras:

• Vs30: > 1500 m/s
• Karakteristik: Batuan vulkanik, granit massive
• Risiko seismik: Rendah

SB (Rocks) - Batuan:

• Vs30: 750 - 1500 m/s
• Karakteristik: Batuan sedimen keras, batuan metamorf
• Risiko seismik: Rendah-sedang

SC (Hard Soils) - Tanah Keras:

• Vs30: 350 - 750 m/s
• Karakteristik: Tanah kompak, batuan lunak
• Risiko seismik: Sedang

SD (Medium Soils) - Tanah Sedang:

• Vs30: 175 - 350 m/s
• Karakteristik: Tanah lempung kaku, pasir padat
• Risiko seismik: Sedang-tinggi

SE (Soft Soils) - Tanah Lunak:

• Vs30: < 175 m/s
• Karakteristik: Lempung lunak, lanau
• Risiko seismik: Tinggi

SF (Special Soils) - Tanah Khusus:

• Memerlukan investigasi geoteknik spesifik
• Tanah yang berpotensi likuifaksi
• Lempung sangat lunak atau gambut

Aplikasi Metode MASW

1. Perencanaan Konstruksi

Assessment Lokasi:

• Evaluasi kesesuaian tanah untuk fondasi
• Penentuan kedalaman bedrock
• Analisis stabilitas lereng

Desain Struktur:

• Input parameter dinamis tanah
• Perhitungan faktor amplifikasi seismik
• Optimalisasi desain fondasi

2. Penilaian Risiko Gempa

Mikrozonasi Seismik:

• Pemetaan karakteristik dinamis tanah
• Identifikasi zona rawan likuifaksi
• Estimasi percepatan tanah maksimum

Building Code Compliance:

• Memastikan sesuai SNI 1726:2019
• Penentuan koefisien desain seismik
• Validasi asumsi desain struktur

3. Investigasi Geoteknik

Site Characterization:

• Profil tanah detail hingga kedalaman 30m
• Identifikasi lapisan lemah
• Korelasi dengan data borehole

Quality Assurance:

• Verifikasi hasil penyelidikan konvensional
• Validasi parameter desain
• Monitoring perubahan kondisi tanah

Keunggulan MASW vs Metode Lain

Dibanding Standard Penetration Test (SPT)

Keunggulan MASW:

• Coverage area lebih luas
• Hasil kontinyu, bukan point measurement
• Lebih ekonomis untuk area besar
• Pengukuran parameter dinamis langsung

Dibanding Cone Penetration Test (CPT)

Keunggulan MASW:

• Penetrasi lebih dalam
• Tidak terpengaruh boulder atau lapisan keras
• Memberikan parameter kecepatan gelombang
• Setup lebih fleksibel

Dibanding Crosshole/Downhole Test

Keunggulan MASW:

• Tidak perlu pengeboran
• Biaya jauh lebih murah
• Waktu pengukuran lebih cepat
• Akses lebih mudah di berbagai lokasi

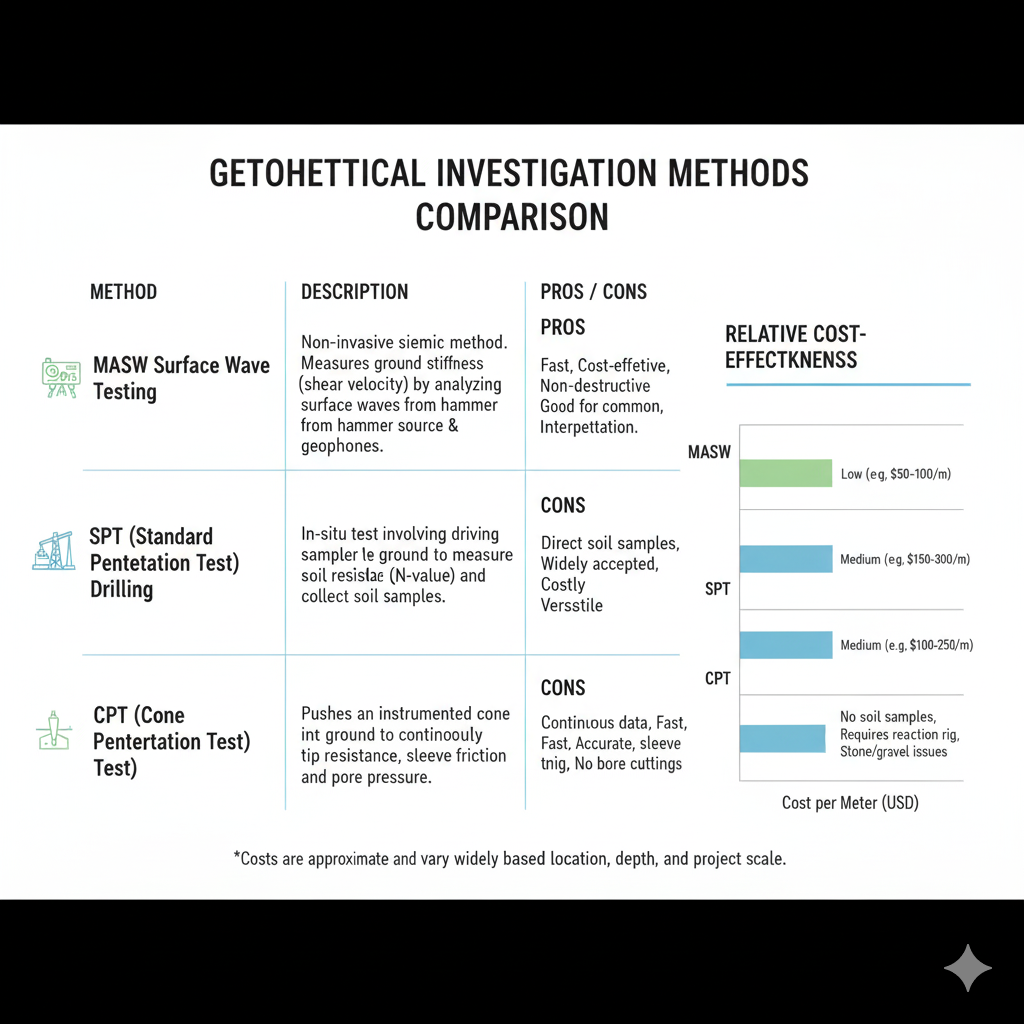

"Perbandingan metode MASW dengan metode investigasi geoteknik konvensional lainnya"

Limitasi dan Tantangan Metode MASW

Limitasi Teknis

Kondisi Lapangan:

• Noise lingkungan tinggi mengganggu pengukuran
• Topografi tidak rata mempengaruhi akurasi
• Akses terbatas di area urban padat

Penetrasi Kedalaman:

• Terbatas oleh panjang array geophone
• Frekuensi rendah sulit dibangkitkan dengan palu
• Layer sangat keras dapat menghalangi penetrasi

Tantangan Interpretasi

Kompleksitas Geologi:

• Lapisan miring sulit diinterpretasi
• Heterogenitas lateral mempengaruhi hasil
• Inversi non-unique solution

Quality Control:

• Diperlukan operator berpengalaman
• Validasi hasil dengan data independen
• Interpretasi memerlukan pemahaman geologi regional

Best Practices Implementasi MASW

Perencanaan Survey

Site Assessment:

• Reconnaissance lapangan sebelum pengukuran
• Identifikasi sumber noise potensial
• Penentuan layout optimal untuk kondisi lapangan

Parameter Acquisition:

• Test berbagai konfigurasi di awal survey
• Optimasi interval geophone dan offset sumber
• Pertimbangan kondisi cuaca dan waktu pengukuran

Quality Assurance

Field QC:

• Real-time monitoring kualitas data
• Repeat measurement pada lokasi kritis
• Cross-check dengan metode lain jika memungkinkan

Processing QC:

• Konsistensi parameter processing
• Validasi kurva dispersi
• Reasonable geologic model

Masa Depan Teknologi MASW

Inovasi Hardware

Wireless Acquisition:

• Sistem geophone nirkabel
• Fleksibilitas layout lebih tinggi
• Reduksi waktu setup

High-Resolution Array:

• Geophone interval lebih rapat
• Resolusi vertikal lebih baik
• Deteksi lapisan tipis

Advanced Processing

Machine Learning:

• Automated picking kurva dispersi
• Intelligent noise reduction
• Pattern recognition untuk interpretasi

Full Waveform Inversion:

• Pemanfaatan informasi gelombang komplet
• Akurasi model lebih tinggi
• Resolusi detail struktur

Studi Kasus: Aplikasi MASW

Proyek Infrastruktur

Background: Evaluasi kondisi tanah untuk pembangunan jembatan bentang panjang di area dengan geologi kompleks.

Metodologi:

• Survey MASW sepanjang alignment jembatan
• Spacing measurement 50 meter
• Validasi dengan 3 titik borehole

Hasil:

• Identifikasi zona tanah lunak (Vs30 < 200 m/s)
• Rekomendasi modifikasi desain fondasi
• Penghematan biaya konstruksi 15%

Lesson Learned:

• Early stage investigation sangat cost-effective
• MASW data komplementer dengan borehole
• Continuous profiling memberikan gambaran lengkap

Tips Praktis Penggunaan MASW

Untuk Consultant

Project Planning:

• Alokasi waktu sufficient untuk weather delay
• Budget contingency untuk repeat measurement
• Koordinasi dengan survey lain untuk efficiency

Reporting:

• Sertakan uncertainty analysis
• Korelasi dengan regional geology
• Clear recommendation untuk design

Untuk Owner

Specification:

• Jelas definisi deliverable yang diinginkan
• Requirement untuk validation measurement
• Acceptance criteria berdasarkan project risk

Budget Planning:

• Consider total investigation cost, bukan hanya MASW
• Value engineering dengan metode komplementer
• Long-term benefit dari data quality

FAQ Metode MASW

Q: Seberapa akurat hasil MASW dibanding borehole? A: Akurasi MASW untuk parameter Vs sangat tinggi (error < 10%). Namun untuk parameter geoteknik lain tetap perlu borehole.

Q: Apakah MASW bisa digunakan di area urban yang ramai? A: Bisa, tapi perlu strategi khusus untuk noise mitigation. Pengukuran dini hari atau passive MASW bisa jadi solusi.

Q: Berapa biaya survey MASW per titik? A: Bervariasi tergantung lokasi dan kompleksitas. Umumnya 30-50% lebih murah dari crosshole test dengan coverage area lebih luas.

Q: Apakah hasil MASW bisa langsung digunakan untuk analisis likuifaksi? A: MASW memberikan parameter Vs yang penting, tapi analisis likuifaksi komprehensif tetap perlu data SPT atau CPT untuk parameter lain.

Kesimpulan

Metode MASW telah membuktikan diri sebagai tools yang powerful dan cost-effective untuk karakterisasi dinamis tanah.

Keunggulan Utama:

• Non-invasive dan environmentally friendly
• Coverage area luas dengan resolusi tinggi
• Parameter langsung untuk seismic design
• Integrasi mudah dengan metode lain

Aplikasi Optimal:

• Large-scale site characterization
• Seismic microzonation studies
• Infrastructure planning
• Quality assurance untuk investigation

Dengan perkembangan teknologi yang terus berlanjut, MASW akan semakin menjadi standard dalam industri geoteknik dan earthquake engineering.

Bagi para practitioner, memahami prinsip, limitasi, dan best practice MASW adalah kunci untuk memaksimalkan value dari investasi investigasi geoteknik.

---
